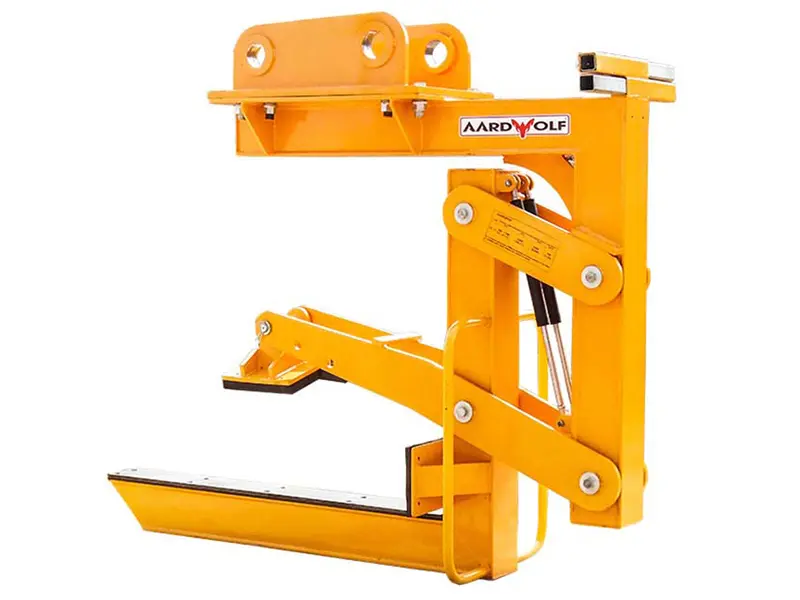

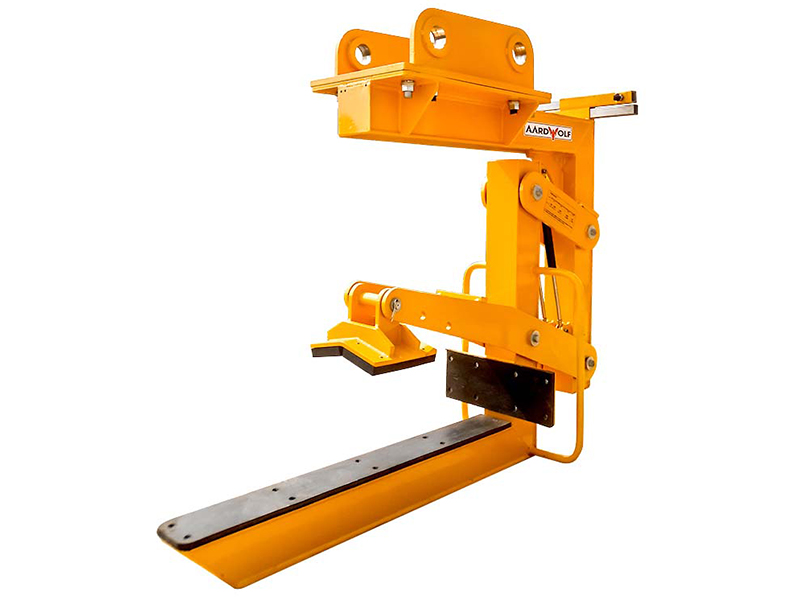

Příslušenství pro manipulaci s trubkami - PHA4000
Těžké rypadlové příslušenství pro bezpečnou a efektivní instalaci betonových trub
Aardwolf Pipe Handling Attachment PHA4000 je vysokokapacitní, plně mechanické rypadlové příslušenství navržené pro bezpečné zvedání, přepravu, polohování a instalaci prefabrikovaných betonových trub. Je určeno speciálně pro profesionální stavební dodavatele a infrastrukturní projekty. PHA4000 eliminuje potřebu řetězů, vázacích popruhů, hydraulických upínacích systémů a ruční manipulace, takže jeden operátor rypadla může instalaci trub provádět bezpečně a efektivně. Automatický upínací mechanismus spolehlivě uchopí betonové trouby o průměru od 300 mm do 1 200 mm a pracovní nosnost 4 000 kg umožňuje použití i v náročných projektech podzemních sítí a odvodnění.
Na rozdíl od běžných metod zvedání trub, které vyžadují několik pracovníků pro připevnění závěsů a navádění břemene do polohy, umožňuje PHA4000 jednomu operátorovi provést celý zvedací cyklus z kabiny rypadla. Tím se výrazně zvyšuje bezpečnost, snižují náklady na práci a zvyšuje produktivita instalace.
Ať už instalujete systémy dešťové kanalizace, kanalizační potrubí, propustky, zavlažovací sítě nebo komunální infrastrukturu, Aardwolf PHA4000 poskytuje spolehlivost a výkon požadované dnešním stavebnictvím.
Navrženo pro vysoce produktivní instalaci potrubí
Moderní výstavba potrubí vyžaduje zařízení, které je rychlé, spolehlivé a především bezpečné.
Tradiční metody zvedání často zahrnují:
- Více pracovníků
- Řetězy nebo vázací popruhy
- Ruční polohování
- Pracovníky uvnitř výkopů
- Pomalé instalační cykly
Tyto metody zvyšují náklady na práci a zároveň vystavují pracovníky zbytečným rizikům. Aardwolf Pipe Handling Attachment PHA4000 byl navržen tak, aby tento proces změnil. Jeho plně automatický mechanický upínací systém umožňuje operátorovi rypadla zasunout příslušenství do betonové trouby, bezpečně ji uchopit, přepravit, přesně umístit a uvolnit, aniž by kdokoli vstupoval do výkopu nebo ručně připojoval zvedací zařízení.
Výsledkem je rychlejší instalace, vyšší bezpečnost a výrazně vyšší produktivita.
Proč zvolit Aardwolf PHA4000?
PHA4000 byl navržen speciálně pro dodavatele, kteří instalují velké objemy prefabrikovaných betonových trub. Na rozdíl od mnoha hydraulických systémů pro manipulaci s trubami pracuje PHA4000 výhradně prostřednictvím mechanického upínacího mechanismu.
To přináší řadu výhod:
- Žádné hydraulické hadice
- Žádné hydraulické válce
- Žádné externí hydraulické přípojky
- Žádné úniky oleje
- Nižší náklady na údržbu
- Vyšší spolehlivost
- Rychlejší nastavení
- Jednodušší obsluha
Díky mechanické jednoduchosti je ideálním řešením pro dodavatele pracující v odlehlých oblastech, kde je spolehlivost zařízení zásadní.
Klíčové vlastnosti
- Plně automatický systém manipulace s trubami
- Mechanický upínací mechanismus
- Není vyžadován hydraulický pohon
- Navrženo speciálně pro rypadla
- Pracovní nosnost 4 000 kg
- Rozsah průměrů trub od 300 mm do 1 200 mm
- Vhodné pro délky trub až 2 500 mm
- Robustní svařovaná ocelová konstrukce
- Vyměnitelné opotřebitelné díly
- Odolná práškově lakovaná povrchová úprava
- Kompaktní profil pro instalaci v omezených výkopech
- Obsluha jednou osobou
- Konstrukce s nízkými nároky na údržbu
Zvyšte produktivitu na každém projektu
Velké infrastrukturní projekty často vyžadují instalaci stovek nebo tisíců betonových trub. Každý zbytečný pohyb zvyšuje náklady projektu. PHA4000 výrazně zjednodušuje instalaci trub tím, že umožňuje operátorovi rypadla dokončit každý zvedací cyklus bez asistence.
Mezi výhody patří:
- Rychlejší tempo instalace
- Nižší náklady na práci
- Méně potřebného personálu
- Méně zařízení na staveništi
- Zkrácení prostojů
- Lepší využití rypadla
- Nižší náklady projektu
- Vyšší denní produkce
Pro dodavatele pracující v napjatých harmonogramech mohou mít tyto přínosy v produktivitě významný dopad na ziskovost.
Navrženo pro maximální bezpečnost
Největší výhodou PHA4000 je vyšší bezpečnost práce. Tradiční metody zvedání často vyžadují, aby pracovníci vstupovali do výkopů při polohování zavěšených břemen. PHA4000 tuto potřebu prakticky eliminuje.
Bezpečnostní výhody zahrnují:
- Automatické uchopení
- Bezpečné mechanické upnutí
- Řízené uvolnění
- Omezení ruční manipulace
- Lepší výhled operátora
- Stabilní polohování trub
- Snížené vystavení rizikům ve výkopu
- Žádní pracovníci pod zavěšenými břemeny
Tyto vlastnosti pomáhají dodavatelům splňovat moderní požadavky na bezpečnost a ochranu zdraví při práci a současně snižují pravděpodobnost pracovních úrazů.
Přesné uložení při každém použití
Přesná instalace betonových trub je zásadní. Nesprávné vyrovnání může způsobit:
Netěsnost spojů
- Zpoždění instalace
- Přepracování
- Poškození trub
- Špatné utěsnění
- Zkrácení životnosti
PHA4000 pevně drží troubu a umožňuje operátorům zachovat vynikající kontrolu po celý zvedací cyklus. To umožňuje přesné uložení i při práci v úzkých výkopech nebo omezených výkopových prostorech. Úzký profil příslušenství dále zlepšuje přístup tam, kde větší zvedací zařízení nemůže efektivně pracovat.
Typické použití
PHA4000 je vhodný pro instalaci:
- Železobetonových trub
- Systémů dešťové kanalizace
- Kanalizační infrastruktury
- Vodovodních potrubí
- Zavlažovacích systémů
- Propustků
- Silničního odvodnění
- Letištní infrastruktury
- Důlní infrastruktury
- Průmyslových staveb
- Projektů komunálních sítí
- Systémů protipovodňové ochrany
Obsluhovaná odvětví
Příslušenství pro manipulaci s trubami je široce používáno:
- Dodavateli inženýrských staveb
- Developery infrastruktury
- Vodohospodářskými organizacemi
- Městskými úřady
- Silničními stavebními společnostmi
- Dodavateli odvodnění
- Společnostmi instalujícími inženýrské sítě
- Výrobci trub
- Důlními dodavateli
- Půjčovnami stavebních strojů
Jak příslušenství pro manipulaci s trubami pracuje
PHA4000 se montuje přímo na rypadlo pomocí rychloupínacího systému. Operátor zasune příslušenství do otevřeného konce betonové trouby. Jakmile začne zvedání, vnitřní mechanický upínací mechanismus automaticky uchopí vnitřek trouby. Trubka zůstává bezpečně držena po celou dobu přepravy a polohování. Po spuštění trouby do konečné instalační polohy operátor příslušenství mírně spustí a poté jej z trouby vysune.
Celý zvedací cyklus probíhá rychle a bezpečně bez řetězů, vázacích popruhů nebo ruční asistence.
Vyrobeno pro těžké stavební podmínky
Stavební zařízení musí odolávat náročným podmínkám, jako jsou:
- Prach
- Bláto
- Déšť
- Oděr
- Silné nárazy
- Nepřetržitý každodenní provoz
PHA4000 byl vyvinut z robustní konstrukční oceli navržené pro roky profesionálního používání. Průmyslová práškově lakovaná povrchová úprava poskytuje vynikající odolnost proti korozi a vyměnitelné opotřebitelné díly zjednodušují údržbu a prodlužují životnost zařízení.
Nízká údržba znamená nižší náklady na vlastnictví
Mechanická zařízení se obecně udržují snadněji než hydraulické systémy. PHA4000 vyžaduje pouze běžnou kontrolu a mazání.
Doporučená údržba zahrnuje:
- Kontrolu zajišťovacích čepů
- Kontrolu spojovacích ramen
- Kontrolu pryžové svěrné hlavy
- Kontrolu adaptérového držáku
- Kontrolu šroubů a spojovacího materiálu
- Mazání pohyblivých čepů
- Odstranění nahromaděných nečistot
- Výměnu opotřebených pryžových dílů podle potřeby
Tento jednoduchý plán údržby pomáhá maximalizovat životnost a zároveň snižuje prostoje.
Výběr z řady zvedacích zařízení Aardwolf pro trubky
|
Produkt |
Nosnost |
Průměr trubky |
Nejvhodnější použití |
|
ACPL750 |
750 kg |
375-510 mm |
Domovní odvodnění |
|
ACPL1500 |
1 500 kg |
500-750 mm |
Komunální kanalizační projekty |
|
ACPL2500 |
2 500 kg |
750-1 000 mm |
Těžká inženýrská infrastruktura |
|
PHA4000 |
4 000 kg |
300-1 200 mm |
Vysoce produktivní instalace trub rypadlem |
PHA4000 představuje prémiové řešení pro dodavatele, kteří vyžadují maximální produktivitu, přesnost a nosnost.
Často kladené otázky
Vyžaduje PHA4000 hydraulický pohon?
Ne. Příslušenství pracuje výhradně prostřednictvím mechanického upínacího mechanismu a nevyžaduje žádné hydraulické hadice ani externí zdroj energie.
Může betonové trouby instalovat jeden operátor?
Ano. PHA4000 byl speciálně navržen tak, aby jeden operátor rypadla mohl bezpečně dokončit zvedání i instalaci.
Jaké rozměry trub může zvedat?
Příslušenství je vhodné pro betonové trouby s vnitřním průměrem od 300 mm do 1 200 mm a délkou až 2 500 mm.
Je vhodné pro omezené výkopy?
Ano. Kompaktní profil umožňuje snadnou instalaci v úzkých výkopech.
Používá řetězy nebo vázací popruhy?
Ne. PHA4000 eliminuje potřebu řetězů, vázacích popruhů a ručního zvedacího příslušenství.
Je vyžadováno zaškolení obsluhy?
Obsluha by si měla vždy přečíst návod k obsluze a dodržovat místní předpisy pro zvedání před použitím zařízení. Pravidelné kontroly a bezpečné pracovní postupy jsou nezbytné.
Jak často by mělo být příslušenství kontrolováno?
Vizuální kontrola by měla být provedena před každým použitím, komplexní kontrola způsobilou osobou nejméně jednou za 12 měsíců nebo podle požadavků místních předpisů.
-----------------------------------------------------------
Když záleží na produktivitě, bezpečnosti a přesnosti, je Aardwolf Pipe Handling Attachment PHA4000 profesionální volbou. Je navržen pro náročné infrastrukturní projekty a umožňuje rychlejší instalaci, nižší náklady na práci a bezpečnější manipulaci s velkými betonovými trubami bez hydraulických systémů nebo ručního zvedacího příslušenství.
Kontaktujte Tool Range ještě dnes a požádejte o cenovou nabídku nebo se poraďte s jedním z našich specialistů na zvedací techniku o nejlepším řešení pro váš další projekt instalace potrubí.
Specifikace
| Položka | Metrické |
|---|---|
| Rozsah uchopení | 300 – 1200 mm |
| Délka potrubí | 2500 mm |
| Mez pracovního zatížení | 4000 kg |
| Čistá hmotnost | 760 kg |
| Hrubá hmotnost | 920 kg |
| Rozměry balení | L.2000 × W.830 × H.2200 mm |
