Accessorio per movimentazione tubi PHA4000

Accessorio pesante per escavatore per l’installazione sicura ed efficiente di tubi in calcestruzzo

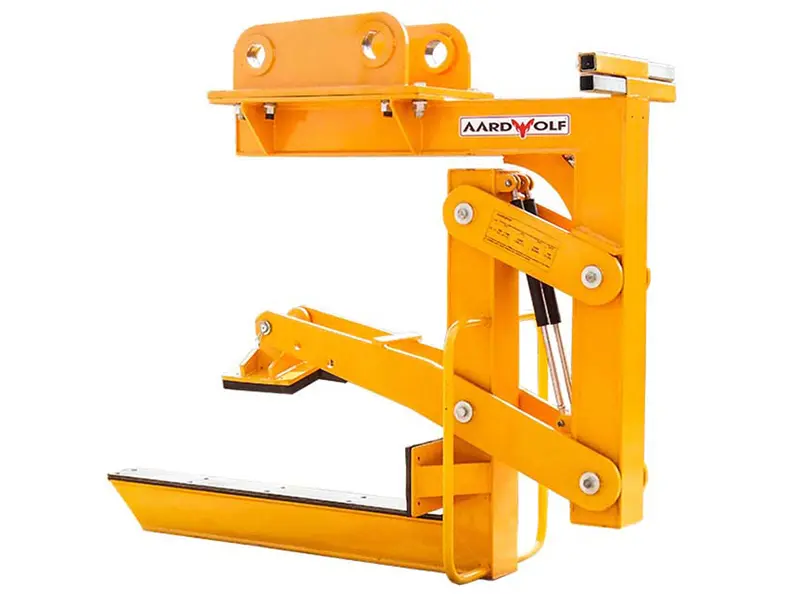

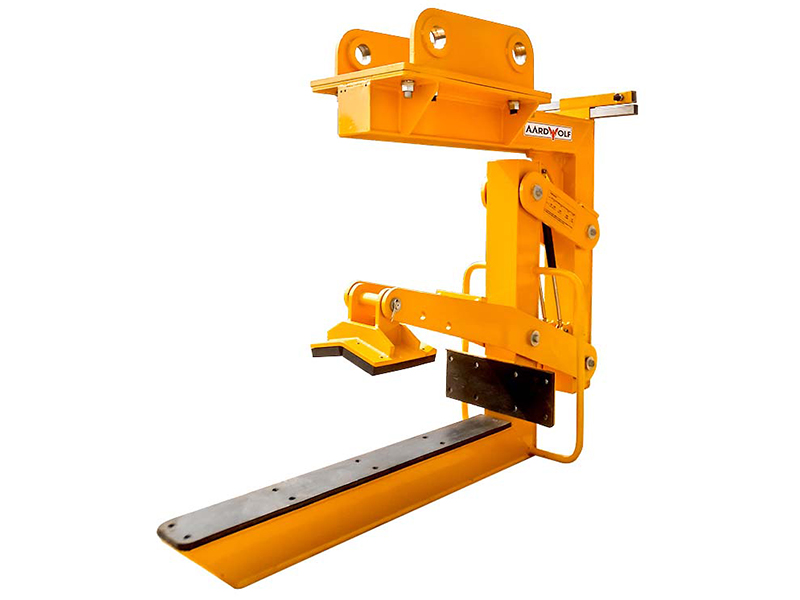

L’Aardwolf Pipe Handling Attachment PHA4000 è un accessorio per escavatore ad alta capacità, completamente meccanico, progettato per il sollevamento, il trasporto, il posizionamento e l’installazione sicuri di tubi prefabbricati in calcestruzzo. Progettato specificamente per appaltatori professionali del genio civile e progetti infrastrutturali, il PHA4000 elimina la necessità di catene, brache, sistemi di presa idraulici e movimentazione manuale, consentendo a un solo operatore di escavatore di completare l’installazione dei tubi in modo sicuro ed efficiente. Il meccanismo di bloccaggio automatico afferra saldamente tubi in calcestruzzo con diametri da 300 mm a 1.200 mm, mentre il carico massimo di lavoro di 4.000 kg lo rende adatto ai progetti più impegnativi di servizi interrati e drenaggio.

A differenza dei metodi convenzionali di sollevamento dei tubi, che richiedono più operatori per fissare le brache e guidare i carichi in posizione, il PHA4000 consente a un solo operatore di completare l’intero ciclo di sollevamento dalla cabina dell’escavatore. Ciò migliora notevolmente la sicurezza, riduce i costi di manodopera e aumenta la produttività di installazione.

Che si tratti di installare sistemi per acque meteoriche, condotte fognarie, tombini, reti di irrigazione o infrastrutture municipali, l’Aardwolf PHA4000 offre l’affidabilità e le prestazioni richieste dall’attuale settore delle costruzioni.

Progettato per l’installazione di condotte ad alta produttività

La moderna costruzione di condotte richiede attrezzature rapide, affidabili e soprattutto sicure.

I metodi tradizionali di sollevamento spesso prevedono:

• Più operatori
• Catene o brache
• Posizionamento manuale
• Operatori all’interno delle trincee
• Cicli di installazione lenti

Questi metodi aumentano i costi di manodopera ed espongono gli operatori a rischi inutili. L’Aardwolf Pipe Handling Attachment PHA4000 è stato progettato per trasformare questo processo. Il suo sistema di bloccaggio meccanico completamente automatico consente all’operatore dell’escavatore di inserire l’accessorio nel tubo in calcestruzzo, afferrare saldamente il tubo, trasportarlo, posizionarlo con precisione e rilasciarlo, senza che nessuno debba entrare nella trincea o fissare manualmente attrezzature di sollevamento.

Il risultato è un’installazione più rapida, una maggiore sicurezza e una produttività significativamente superiore.

Perché scegliere Aardwolf PHA4000?

Il PHA4000 è stato progettato specificamente per appaltatori che installano grandi volumi di tubi prefabbricati in calcestruzzo. A differenza di molti sistemi idraulici per la movimentazione dei tubi, il PHA4000 funziona interamente tramite un meccanismo di bloccaggio meccanico.

Questo offre numerosi vantaggi:

• Nessun tubo idraulico
• Nessun cilindro idraulico
• Nessun collegamento idraulico esterno
• Nessuna perdita d’olio
• Costi di manutenzione inferiori
• Maggiore affidabilità
• Installazione più rapida
• Funzionamento più semplice

La sua semplicità meccanica lo rende una soluzione ideale per appaltatori che lavorano in aree remote, dove l’affidabilità delle attrezzature è essenziale.

Caratteristiche principali

• Sistema di movimentazione tubi completamente automatico
• Meccanismo di bloccaggio meccanico
• Nessuna alimentazione idraulica richiesta
• Progettato specificamente per escavatori
• Carico massimo di lavoro di 4.000 kg
• Diametro tubi da 300 mm a 1.200 mm
• Adatto a lunghezze tubo fino a 2.500 mm
• Robusta struttura in acciaio saldato
• Componenti soggetti a usura sostituibili
• Finitura resistente verniciata a polvere
• Profilo compatto per installazione in trincee ristrette
• Uso da parte di una sola persona
• Design a bassa manutenzione

Aumentare la produttività in ogni progetto

I grandi progetti infrastrutturali richiedono spesso l’installazione di centinaia o migliaia di tubi in calcestruzzo. Ogni movimento non necessario aumenta i costi del progetto. Il PHA4000 semplifica notevolmente l’installazione dei tubi, consentendo all’operatore dell’escavatore di completare ogni ciclo di sollevamento senza assistenza.

I vantaggi includono:

• Velocità di installazione più elevate
• Costi di manodopera ridotti
• Meno personale richiesto
• Meno attrezzature in cantiere
• Tempi morti ridotti
• Migliore utilizzo dell’escavatore
• Costi di progetto inferiori
• Maggiore produzione giornaliera

Per gli appaltatori che lavorano con programmi di progetto stretti, questi guadagni di produttività possono incidere in modo significativo sulla redditività.

Progettato per la massima sicurezza

Il principale vantaggio del PHA4000 è il miglioramento della sicurezza sul lavoro. I metodi tradizionali richiedono spesso che gli operatori entrino nelle trincee mentre carichi sospesi vengono posizionati. Il PHA4000 elimina praticamente questa necessità.

I vantaggi per la sicurezza includono:

• Presa automatica
• Bloccaggio meccanico sicuro
• Rilascio controllato
• Riduzione della movimentazione manuale
• Migliore visibilità per l’operatore
• Posizionamento stabile del tubo
• Ridotta esposizione in trincea
• Nessun operatore sotto carichi sospesi

Queste caratteristiche aiutano gli appaltatori a rispettare i moderni requisiti di salute e sicurezza sul lavoro, riducendo al contempo la probabilità di infortuni.

Posizionamento preciso ogni volta

Installare i tubi in calcestruzzo con precisione è fondamentale. Un allineamento errato può causare:

• Perdite nei giunti
• Ritardi di installazione
• Rilavorazioni
• Danni ai tubi
• Tenuta insufficiente
• Durata di servizio ridotta

Il PHA4000 afferra saldamente il tubo, consentendo agli operatori di mantenere un controllo eccellente durante tutto il ciclo di sollevamento. Ciò permette un posizionamento accurato anche in trincee strette o aree di scavo limitate. Il profilo stretto dell’accessorio migliora ulteriormente l’accesso dove attrezzature di sollevamento più grandi non possono operare efficacemente.

Applicazioni tipiche

Il PHA4000 è adatto all’installazione di:

• Tubi in calcestruzzo armato
• Sistemi di drenaggio delle acque meteoriche
• Infrastrutture fognarie
• Condotte di approvvigionamento idrico
• Sistemi di irrigazione
• Tombini
• Drenaggio stradale
• Infrastrutture aeroportuali
• Infrastrutture minerarie
• Sviluppi industriali
• Progetti di servizi municipali
• Sistemi di mitigazione delle alluvioni

Settori serviti

Il Pipe Handling Attachment è ampiamente utilizzato da:

• Appaltatori di ingegneria civile
• Sviluppatori di infrastrutture
• Enti idrici
• Amministrazioni municipali
• Imprese di costruzione stradale
• Appaltatori per drenaggio
• Aziende di installazione servizi
• Produttori di tubi
• Appaltatori minerari
• Società di noleggio attrezzature

Come funziona l’accessorio per la movimentazione dei tubi

Il PHA4000 viene montato direttamente su un escavatore mediante un sistema di attacco rapido. L’operatore inserisce l’accessorio nell’estremità aperta del tubo in calcestruzzo. Quando inizia il sollevamento, il meccanismo interno di bloccaggio meccanico afferra automaticamente l’interno del tubo. Il tubo rimane saldamente trattenuto durante il trasporto e il posizionamento. Una volta abbassato nella posizione finale di installazione, l’operatore abbassa leggermente l’accessorio prima di estrarlo dal tubo.

L’intero ciclo di sollevamento viene completato rapidamente e in sicurezza senza catene, brache o assistenza manuale.

Costruito per edilizia pesante

Le attrezzature da costruzione devono resistere a condizioni difficili, tra cui:

• Polvere
• Fango
• Pioggia
• Abrasione
• Forti urti
• Funzionamento quotidiano continuo

Il PHA4000 è stato progettato con acciaio strutturale pesante per anni di uso professionale. La finitura industriale verniciata a polvere offre eccellente resistenza alla corrosione, mentre i componenti soggetti a usura sostituibili semplificano la manutenzione e prolungano la vita utile dell’attrezzatura.

Bassa manutenzione significa minori costi di proprietà

Le attrezzature meccaniche sono generalmente più facili da mantenere rispetto ai sistemi idraulici. Il PHA4000 richiede solo ispezioni e lubrificazione di routine.

La manutenzione consigliata include:

• Ispezionare i perni di bloccaggio
• Controllare i bracci di collegamento
• Esaminare la testa di compressione in gomma
• Ispezionare la staffa adattatrice
• Controllare bulloni e dispositivi di fissaggio
• Lubrificare i perni mobili
• Rimuovere lo sporco accumulato
• Sostituire i componenti in gomma usurati quando necessario

Questo semplice programma di manutenzione aiuta a massimizzare la vita utile riducendo i tempi di fermo.

Scegliere nella gamma Aardwolf per il sollevamento tubi

Il PHA4000 rappresenta la soluzione premium per appaltatori che richiedono massima produttività, precisione e capacità di sollevamento.

Domande frequenti

Il PHA4000 richiede alimentazione idraulica?

No. L’accessorio funziona interamente tramite un meccanismo di bloccaggio meccanico e non richiede tubi idraulici o alimentazione esterna.

Un solo operatore può installare tubi in calcestruzzo?

Sì. Il PHA4000 è stato progettato specificamente affinché un solo operatore di escavatore possa completare in sicurezza il sollevamento e l’installazione.

Quali dimensioni di tubo può sollevare?

L’accessorio è adatto a tubi in calcestruzzo con diametri interni da 300 mm a 1.200 mm e lunghezze fino a 2.500 mm.

È adatto a trincee ristrette?

Sì. Il profilo compatto consente una facile installazione in trincee di scavo strette.

Utilizza catene o brache?

No. Il PHA4000 elimina la necessità di catene, brache e accessori di sollevamento manuali.

È richiesta formazione dell’operatore?

Gli operatori devono sempre leggere il manuale d’uso e rispettare le normative locali sul sollevamento prima dell’utilizzo. Ispezioni regolari e procedure operative sicure sono essenziali.

Con quale frequenza deve essere ispezionato l’accessorio?

Prima di ogni utilizzo deve essere effettuata un’ispezione visiva, con un’ispezione completa da parte di una persona competente almeno ogni 12 mesi o come richiesto dalle normative locali.

-----------------------------------------------------------

Quando produttività, sicurezza e precisione contano, l’Aardwolf Pipe Handling Attachment PHA4000 è la scelta professionale. Progettato per progetti infrastrutturali impegnativi, consente un’installazione più rapida, costi di manodopera inferiori e una movimentazione più sicura di grandi tubi in calcestruzzo senza sistemi idraulici o accessori di sollevamento manuali.

Contattate Tool Range oggi stesso per richiedere un preventivo o parlare con uno dei nostri specialisti del sollevamento sulla soluzione migliore per il vostro prossimo progetto di installazione di condotte.
