Doppelsaugheber - HVC05
Übersicht

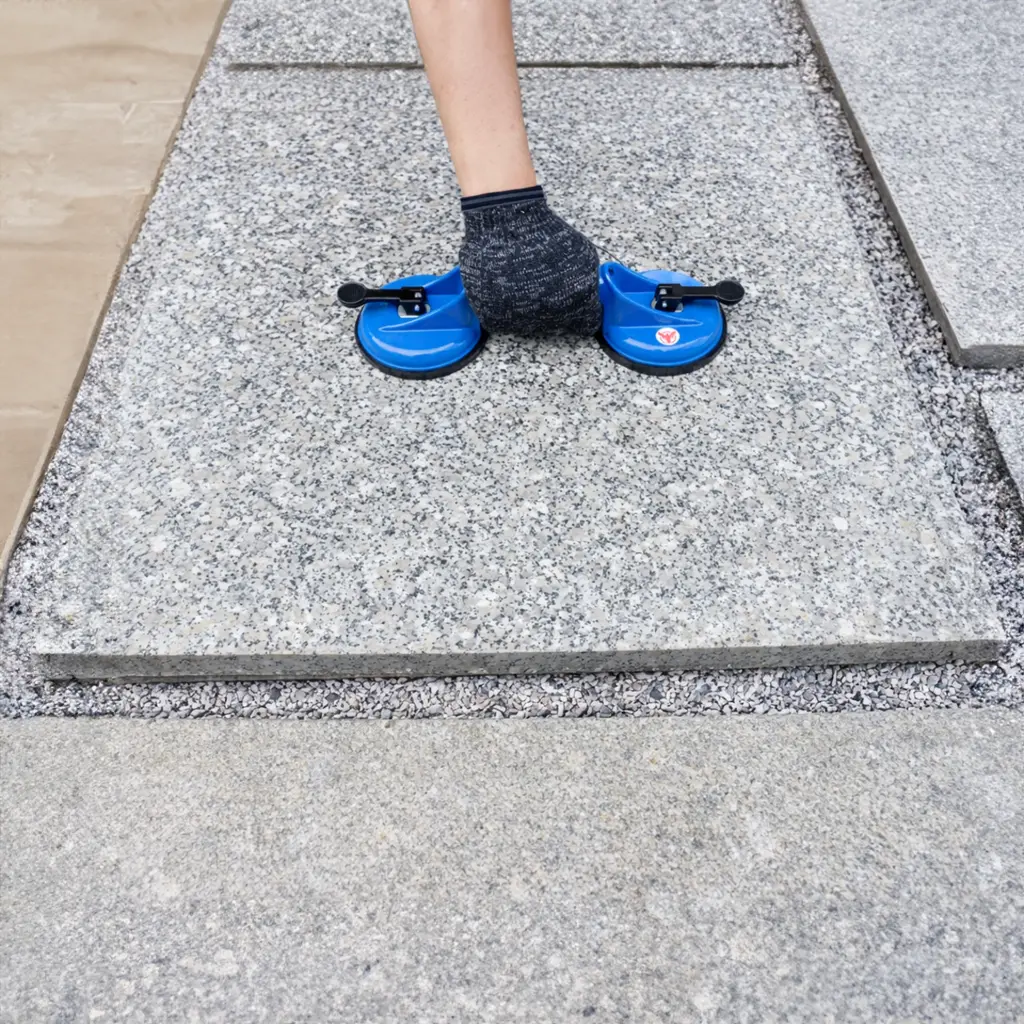

Der Aardwolf Doppel-Saugheber ist ein praktisches, manuell betriebenes Handhabungsgerät zum Anheben, Tragen und Positionieren von Glasscheiben, Spiegeln, glatten Fliesen, poliertem Naturstein und anderen geeigneten, nicht porösen Materialien.
Ausgestattet mit zwei stark haftenden Gummisaugern und hebelbetätigten Vakuummechanismen bietet der Saugheber einen zuverlässigen Halt auf geeigneten glatten, sauberen und trockenen Oberflächen.
Der Aardwolf Doppel-Saugheber wurde für Glasmonteure, Fliesenleger, Steinverarbeiter und Fachkräfte im Bauwesen entwickelt. Er trägt dazu bei, die Effizienz und Kontrolle bei der Handhabung, Montage und Positionierung von Materialien zu verbessern.
Die Saugnäpfe werden regelmäßig Belastungs- und Dichtheitsprüfungen unterzogen. Nach Angaben des Herstellers liegen die durchschnittlichen Prüfkräfte etwa beim Doppelten der angegebenen maximalen Betriebslasten. Dies entspricht unter den festgelegten Prüfbedingungen einem Sicherheitsfaktor von 2.
Funktionsweise
Der Doppel-Saugheber funktioniert durch die Erzeugung eines Druckunterschieds zwischen den Gummisaugflächen und der umgebenden Atmosphäre.
Setzen Sie beide Saugnäpfe flach auf eine geeignete Oberfläche und drücken Sie den Saugheber fest an. Klappen Sie die Verriegelungshebel nach hinten, um den Saugmechanismus zu aktivieren und eine Vakuumabdichtung herzustellen.
Der atmosphärische Druck hält die Saugnäpfe am Material, sodass der Bediener die Last manuell anheben, tragen und positionieren kann.
Prüfen Sie vor dem Anheben, ob beide Saugnäpfe eine sichere Abdichtung hergestellt haben.
Hauptmerkmale
Zwei Saugnäpfe: Zwei Gummisaugflächen bieten zwei Kontaktpunkte für die manuelle Materialhandhabung.
Hebelbetätigter Mechanismus: Einfache manuelle Aktivierung ohne Batterien oder externe Stromversorgung.
Stark haftende Gummisaugflächen: Entwickelt für eine wirksame Abdichtung auf geeigneten glatten, nicht porösen Oberflächen.
Für die manuelle Handhabung ausgelegt: Geeignet zum Anheben, Tragen und Positionieren von Materialien innerhalb der Nenntragfähigkeit.
Belastungs- und Dichtheitsgeprüft: Regelmäßige Prüfungen unterstützen die Produktqualität und Zuverlässigkeit.
Vielseitige Einsatzmöglichkeiten: Geeignet für kompatibles Glas, Fliesen, polierten Naturstein, Kunststoffe und andere nicht poröse Materialien.
Anwendungen und geeignete Materialien
Der Aardwolf Doppel-Saugheber kann verwendet werden für:
Glasscheiben und Spiegel bei Montage- oder Fertigungsarbeiten.
Glatte Keramik- und Feinsteinzeugfliesen, einschließlich geeigneter großformatiger Fliesen.
Polierten Marmor, Granit und Kunststein mit ausreichend nicht porösen Oberflächen.
Glatte Metallbleche und Kunststoffplatten, sofern eine wirksame Vakuumabdichtung aufrechterhalten werden kann.
Fenstermontage, Verglasungsarbeiten, Innenausbau und allgemeine Materialhandhabung in Werkstätten.
Nicht alle Oberflächen sind geeignet. Raue, strukturierte, poröse, ölige oder nasse Oberflächen können verhindern, dass die Saugflächen eine zuverlässige Abdichtung herstellen.
Wichtigste Vorteile
Verbesserte Handhabungskontrolle: Bietet einen praktischen Griffpunkt beim Bewegen glatter Platten und Tafeln.
Schnellere Positionierung: Hebelbetätigte Saugnäpfe ermöglichen ein einfaches Anbringen und Lösen.
Oberflächenschutz: Gummisaugflächen helfen bei sachgemäßer Verwendung auf geeigneten Materialien, Schäden durch direkten Kontakt mit harten Bauteilen zu reduzieren.
Vielseitiges Werkstattwerkzeug: Geeignet für verschiedene Branchen, darunter Glasverarbeitung, Fliesenverlegung, Steinbearbeitung und Bauwesen.
Keine externe Energieversorgung erforderlich: Funktioniert vollständig manuell.
Bedienungsanleitung und Sicherheitsmaßnahmen
Überprüfen Sie vor der Verwendung beide Gummisaugflächen, Griffe und Verriegelungshebel.
Stellen Sie sicher, dass die Materialoberfläche und die Saugflächen sauber, glatt, trocken und fettfrei sind.
Setzen Sie beide Saugnäpfe flach auf das Material.
Klappen Sie beide Hebel nach hinten, um das Vakuum zu erzeugen.
Überprüfen Sie die Haftung, bevor Sie das Material anheben.
Überschreiten Sie niemals die vom Hersteller angegebene maximale Nennlast für die jeweilige Zugrichtung.
Beim Tragen einer vertikal ausgerichteten Platte, bei der die Hebekraft parallel zur Plattenoberfläche wirkt, muss die angegebene Tragfähigkeit für senkrechten Zug um 50 % reduziert werden.
Befestigen Sie den Hand-Saugheber niemals an Kränen, Hebezeugen, Gabelstaplern oder anderen mechanischen Hebegeräten.
Ersetzen Sie beschädigte, rissige, verhärtete oder abgenutzte Saugflächen sofort.
Lösen Sie die Hebel erst, wenn die Last sicher abgestützt ist.
Die Haltekraft kann durch niedrige Temperaturen, Alterung des Gummis, Feuchtigkeit und ungeeignete Oberflächenbedingungen verringert werden.
Häufig gestellte Fragen
Frage 1. Kann der Doppel-Saugheber Glasscheiben anheben?
Ja. Er wurde für die manuelle Handhabung geeigneter glatter, sauberer, trockener und nicht poröser Glasscheiben innerhalb seiner Nenntragfähigkeit entwickelt.
Frage 2. Kann er auf Granit und Marmor verwendet werden?
Ja, sofern die Steinoberfläche ausreichend glatt und nicht porös ist, um eine zuverlässige Vakuumabdichtung aufrechtzuerhalten. Rauer oder poröser Stein ist möglicherweise ungeeignet.
Frage 3. Ist er für großformatige Feinsteinzeugfliesen geeignet?
Er kann für geeignete glatte, nicht poröse Feinsteinzeugfliesen verwendet werden, sofern die Nenntragfähigkeit des Geräts und die Anforderungen an die Handhabung der Fliesen eingehalten werden.
Frage 4. Benötigt er Strom oder eine Vakuumpumpe?
Nein. Das Vakuum wird manuell über die Verriegelungshebel erzeugt.
Frage 5. Kann er an einem Kran befestigt werden?
Nein. Dieses Produkt ist ausschließlich für die manuelle Materialhandhabung bestimmt und darf niemals mit mechanischen Hebegeräten verwendet werden.
Frage 6. Wie sollten die Gummisaugflächen gepflegt werden?
Halten Sie die Saugflächen sauber und trocken. Überprüfen Sie sie vor jeder Verwendung und ersetzen Sie alle Saugflächen, die Risse, Beschädigungen, verringerte Elastizität oder nachlassende Haltekraft aufweisen.
Spezifikationen
Metric | |
| Cup diameter | 122 mm |
| Working load limit | Vertical: 50 kg Horizontal: 100 kg |
| Net weight | 0.8 kg |
| Gross weight | 1.1 kg |
| Packaging dimensions | L.315 x W.165 x H.100 mm |
