Dreifach-Saugheber - HVC06
Übersicht
Der Aardwolf Dreifach-Saugheber ist ein manuell betriebenes Vakuum-Handhabungsgerät mit drei stark haftenden Gummisaugern zum Anheben, Tragen und Positionieren geeigneter glatter, nicht poröser Materialien.
Die Anordnung der drei Saugnäpfe bietet drei Kontaktpunkte auf der Materialoberfläche und macht das Gerät zu einer praktischen Lösung für die Handhabung geeigneter Glasscheiben, Spiegel, polierten Natursteins, Feinsteinzeugfliesen und anderer glatter Plattenmaterialien.
Jeder Saugnapf verfügt über einen unabhängigen Hebelmechanismus, mit dem der Bediener an jedem Kontaktpunkt eine Vakuumabdichtung herstellen kann, ohne Strom oder externe Pumpenausrüstung zu benötigen.
Der Aardwolf Dreifach-Saugheber wird regelmäßig Belastungs- und Dichtheitsprüfungen unterzogen. Unter den festgelegten Prüfbedingungen betragen die durchschnittlichen Prüfkräfte etwa das Doppelte der angegebenen maximalen Betriebslasten.
Funktionsweise
Der Aardwolf Dreifach-Saugheber nutzt den atmosphärischen Druck, um drei Gummisaugflächen an einer geeigneten Materialoberfläche zu halten.
Setzen Sie alle drei Saugnäpfe flach auf eine saubere, trockene und nicht poröse Oberfläche. Drücken Sie den Saugheber fest an und klappen Sie jeden Verriegelungshebel nach hinten, um die Vakuumabdichtungen herzustellen.
Sobald alle drei Saugnäpfe eine sichere Abdichtung aufgebaut haben, kann der Bediener das Material mithilfe des Griffs innerhalb der festgelegten Belastungsgrenzen und der zulässigen Zugrichtung manuell anheben, tragen und positionieren.
Vor dem Anheben müssen alle drei Saugnäpfe ordnungsgemäß aktiviert sein.
Um den Saugheber zu lösen, legen Sie das Material zunächst sicher auf einer stabilen Unterlage ab und bringen Sie erst danach die Verriegelungshebel in die Entriegelungsstellung.
Hauptmerkmale
Dreifach-Saugnapfanordnung: Drei Kontaktpunkte für die Handhabung geeigneter Plattenmaterialien und die Verteilung des Saugkontakts über die Materialoberfläche.
Unabhängige Hebelbetätigung: Jeder Saugnapf verfügt über einen eigenen manuell betätigten Verriegelungshebel zum Herstellen und Lösen der Vakuumabdichtung.
Stark haftender Naturkautschuk: Gewährleistet wirksamen Kontakt mit geeigneten glatten, sauberen, trockenen und nicht porösen Oberflächen.
Keine elektrische Energie erforderlich: Vollständig manueller Betrieb ohne Batterien, Druckluft oder externe Vakuumpumpen.
Belastungs- und Dichtheitsprüfungen: Regelmäßige Prüfungen helfen, die Saugleistung unter festgelegten Prüfbedingungen zu überprüfen.
Vielseitige Materialverträglichkeit: Geeignet für kompatibles Glas, Spiegel, polierten Naturstein, Fliesen, Kunststoffe und glatte Metallbleche.
Praktischer Tragegriff: Unterstützt eine kontrollierte manuelle Handhabung und Positionierung.
Anwendungen und geeignete Materialien
Der Aardwolf Dreifach-Saugheber eignet sich unter anderem für:
Glasinstallation und Verglasungsarbeiten.
Handhabung und Positionierung von Spiegeln und Glastrennwänden.
Verlegung glatter Keramik- und Feinsteinzeugfliesen.

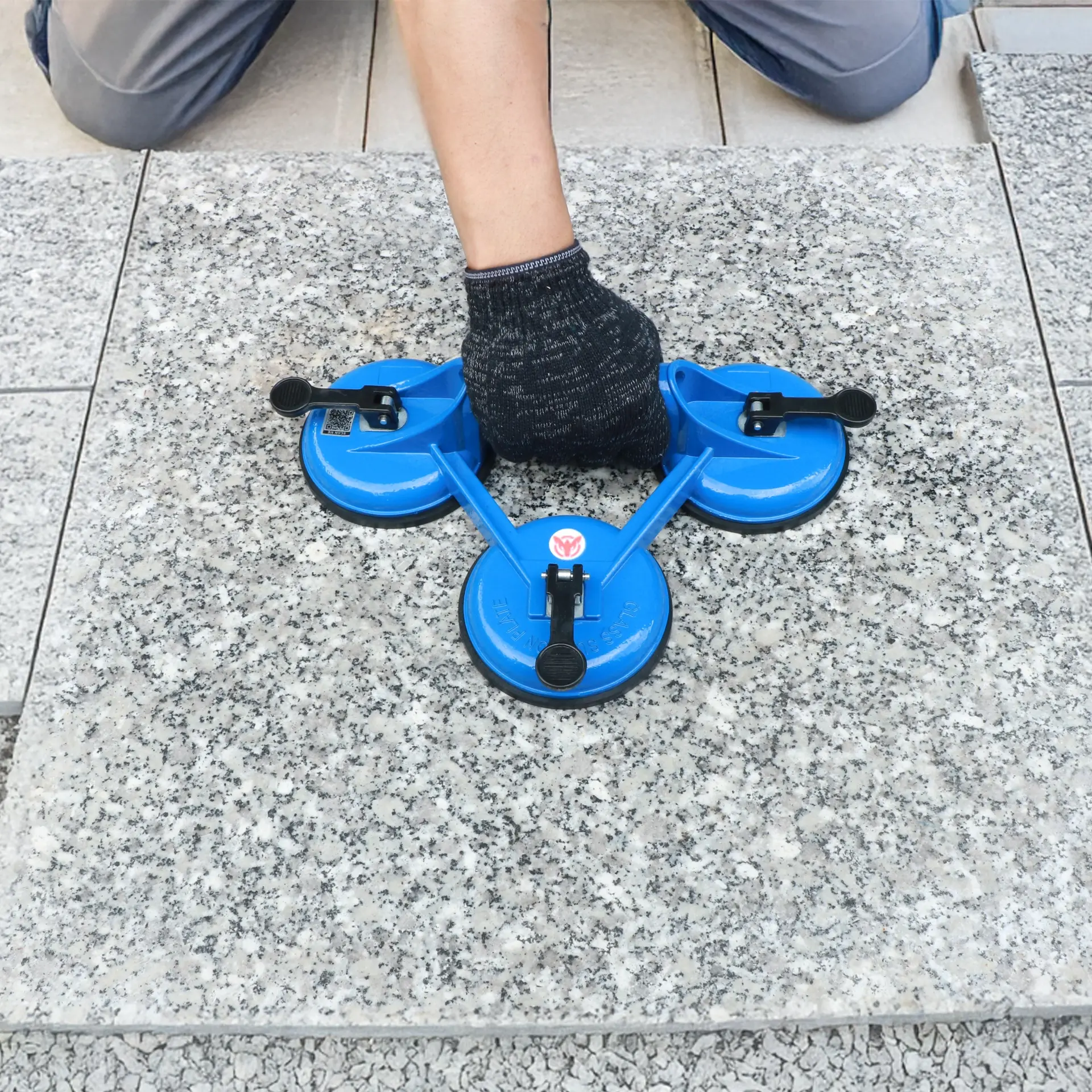

Bewegen von poliertem Granit, Marmor und geeignetem Kunststein.
Handhabung glatter Kunststoffplatten und kompatibler Metallbleche.
Fertigungsarbeiten in Werkstätten und Montagearbeiten auf Baustellen.
Die Materialverträglichkeit hängt von der Oberflächenbeschaffenheit, Sauberkeit, Porosität und der Nenntragfähigkeit des Saughebers ab.
Die Eignung der Oberfläche und die Halteleistung müssen vor jedem Hebevorgang überprüft werden.
Wichtigste Vorteile
Drei Kontaktpunkte: Die Dreifach-Saugnapfanordnung verteilt den Kontakt auf drei Saugflächen und bietet damit einen zusätzlichen Kontaktpunkt gegenüber einer Doppel-Saugnapfanordnung.
Komfortable manuelle Handhabung: Bietet einen Griffpunkt zum Positionieren geeigneter Platten und Tafeln und hilft dem Bediener, die Materialbewegung bei der manuellen Handhabung zu kontrollieren.
Einfache Bedienung: Die Hebelbetätigung ermöglicht ein schnelles Anbringen und Lösen und erleichtert wiederholte Positionierungsarbeiten.
Breite Einsatzmöglichkeiten: Nützlich für Verglasungsarbeiten, Fliesenverlegung, Steinbearbeitung und andere Montagearbeiten.
Keine externe Energieversorgung: Kann ohne Batterien, elektrische Anschlüsse oder motorbetriebene Vakuumgeräte verwendet werden.
Bedienungsanleitung und Sicherheitsmaßnahmen
Überprüfen Sie vor jeder Verwendung alle drei Gummisaugflächen und Verriegelungsmechanismen.
Reinigen und trocknen Sie sowohl die Saugflächen als auch die Materialoberfläche.
Setzen Sie alle drei Saugnäpfe flach auf das Material.
Drücken Sie das Gerät fest an und betätigen Sie alle drei Verriegelungshebel.
Stellen Sie vor dem Anheben sicher, dass jeder Saugnapf eine zuverlässige Abdichtung hergestellt hat.
Überschreiten Sie niemals die maximale Nenntragfähigkeit für die jeweilige Zugrichtung.
Reduzieren Sie beim Tragen vertikaler Platten, bei denen die Hebekraft parallel zur Plattenoberfläche wirkt, die angegebene Tragfähigkeit für senkrechten Zug um 50 %.
Verwenden Sie den Saugheber niemals mit Kränen, Hebezeugen, Gabelstaplern oder anderen mechanischen Hebegeräten.
Vermeiden Sie raue, poröse, strukturierte, ölige oder nasse Oberflächen.
Ersetzen Sie beschädigte, abgenutzte, rissige oder verhärtete Saugflächen sofort.
Lösen Sie die Verriegelungshebel erst, wenn die Last sicher abgestützt ist.
Pflege von Naturkautschuk: Die stark haftenden Saugflächen aus Naturkautschuk können gelegentlich schwarze Spuren hinterlassen, insbesondere bei der ersten Verwendung oder bei längerem Kontakt. Solche Spuren lassen sich möglicherweise mit Alkohol entfernen. Testen Sie jedoch zunächst eine kleine Menge an einer unauffälligen Stelle, um sicherzustellen, dass das Material nicht beschädigt wird.
Die Haltekraft kann durch niedrige Temperaturen, Alterung des Gummis, Feuchtigkeit und ungeeignete Oberflächenbedingungen verringert werden.
Häufig gestellte Fragen
Frage 1. Was ist der Unterschied zwischen einem Doppel-Saugheber und einem Dreifach-Saugheber?
Ein Doppel-Saugheber verfügt über zwei Saugflächen, während ein Dreifach-Saugheber drei besitzt. Die Dreifach-Anordnung bietet einen zusätzlichen Kontaktpunkt. Die tatsächliche Tragfähigkeit muss anhand der technischen Daten des jeweiligen Produkts bestimmt werden und nicht allein anhand der Anzahl der Saugnäpfe.
Frage 2. Kann der Dreifach-Saugheber große Glasscheiben anheben?
Er kann die manuelle Handhabung geeigneter Glasscheiben innerhalb seiner Nenntragfähigkeit unterstützen. Dabei müssen Größe, Gewicht, Gewichtsverteilung und Oberflächenzustand der Scheibe berücksichtigt werden.
Frage 3. Kann er polierten Granit oder Marmor anheben?
Ja, sofern das Material eine glatte, saubere, trockene und ausreichend nicht poröse Oberfläche aufweist, die eine wirksame Vakuumabdichtung ermöglicht.
Frage 4. Kann er auf strukturierten Feinsteinzeugfliesen verwendet werden?
Strukturierte oder rutschhemmende Oberflächen ermöglichen möglicherweise keine zuverlässige Vakuumabdichtung. Sie dürfen nur verwendet werden, wenn ihre Eignung für einen sicheren Vakuumgriff bestätigt wurde.
Frage 5. Bedeutet die Verwendung von drei Saugnäpfen, dass der Saugheber 50 % mehr Gewicht als ein Doppel-Saugheber tragen kann?
Nicht unbedingt. Die Tragfähigkeit hängt von der Nenntragfähigkeit des jeweiligen Modells, den Abmessungen der Saugflächen, der Konstruktion und den Betriebsbedingungen ab.
Frage 6. Kann der Dreifach-Saugheber mit einem Kran oder Gabelstapler verwendet werden?
Nein. Es handelt sich um ein manuelles Hebewerkzeug, das nicht mit mechanischen Hebegeräten wie Kränen, Hebezeugen oder Gabelstaplern verwendet werden darf.
Spezifikationen
Metric | |
| Cup diameter | 122 mm |
| Working load limit | Vertical: 75 kg Horizontal: 150 kg |
| Net weight | 1 kg |
| Gross weight | 1.4 kg |
| Packaging dimensions | L.360xW.150xH.230 mm |
