Ovaler Hand-Vakuumsauger OHVC
Aardwolf OHVC Oval-Vakuumsaugheber mit Messing-Zugpumpe und Vakuummeter
Aardwolf OHVC Oval-Vakuumsaugheber mit Messing-Zugpumpe und Vakuummeter
Aardwolf OHVC Oval-Vakuumsaugheber mit Messing-Zugpumpe und Vakuummeter
Aardwolf OHVC Oval-Vakuumsaugheber mit Messing-Zugpumpe und Vakuummeter
Ovaler Hand-Vakuumsauger OHVC
Ovaler Hand-Vakuumsauger OHVC
View in 3D

Ovaler Vakuumheber mit Handpumpe und Manometer OHVC

Not Available For Sale

Menge
Kontaktieren Sie uns für den Preis

Ovaler Vakuumheber mit Handpumpe und Manometer - OHVC

Übersicht

Was unterscheidet den ovalen Handvakuumheber Aardwolf OHVC von Konkurrenzprodukten?

Robuster ovaler Vakuumsauger mit Aluminiumgriff und Messing-Handpumpe. Vakuumheber für gekrümmte Oberflächen – bis zu 98 % Vakuum, 100 kg Tragfähigkeit.

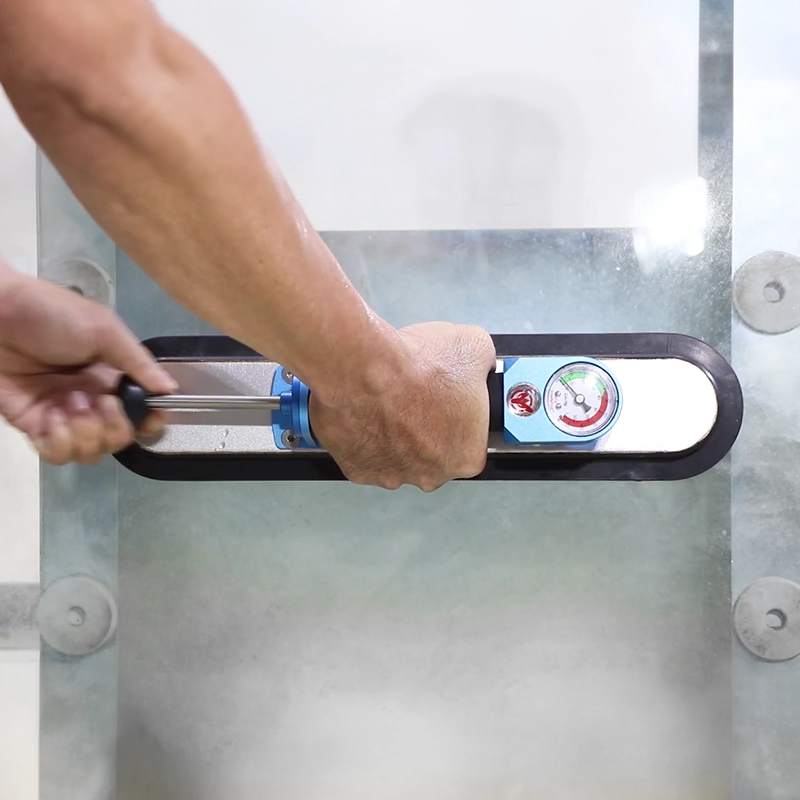

Der ovale Handvakuumheber Aardwolf OHVC ist ein robustes, manuell betriebenes Vakuumhebegerät zum Anheben, Tragen und Positionieren geeigneter Materialien mit glatten, gekrümmten und nicht porösen Oberflächen.

Dank seiner leistungsstarken Messing-Handpumpe kann der OHVC unter geeigneten Bedingungen mit etwa drei Pumpenhüben ein Vakuumniveau von bis zu 98 % erreichen.

Im Gegensatz zu herkömmlichen runden Saugnäpfen verfügt der OHVC über eine längliche ovale Saugplatte, die für geeignete gekrümmte Oberflächen ausgelegt ist, darunter gebogenes Glas, bearbeiteter Naturstein und Stahlrohre mit glatter Oberfläche.

Der OHVC ist ein praktischer Vakuumheber für gekrümmte Oberflächen im Bauwesen, in der Fertigung und in Bearbeitungswerkstätten, in denen Materialien mit gekrümmten oder zylindrischen Oberflächen gehandhabt werden müssen. Er haftet auf gekrümmten Oberflächen mit einem Krümmungsradius von mindestens 120 mm (5 Zoll).

Ausgestattet mit einer ovalen Gummisaugplatte von 380 × 80 mm (15 × 3⅛ Zoll) und einer Tragfähigkeit (WLL) von 100 kg (220 lb) kombiniert der OHVC eine hohe Vakuumleistung mit einer robusten Konstruktion.

Sein Gehäuse enthält eine hochfeste Aluminiumplatte aus der Legierung 6061 mit den Abmessungen 350 × 50 × 10 mm (ca. 13¾ × 2 × ⅜ Zoll), die für eine stabile und langlebige Konstruktion sorgt.

Der OHVC verfügt außerdem über einen ergonomischen Griff und ein integriertes Vakuummeter zur Überwachung des Vakuumniveaus während des gesamten Betriebs.

Dank seiner kompakten Bauweise und des mitgelieferten Schutzkoffers lässt sich das Gerät bequem transportieren und lagern.

Hinweis: Beim Heben mit Vakuumsaugern wird üblicherweise ein Sicherheitsfaktor von 2:1 für horizontale Hebevorgänge und 4:1 für vertikale Hebevorgänge verwendet.

Funktionsweise

  1. Ovale Saugplatte positionieren: Setzen Sie die Saugplatte auf eine saubere, glatte und nicht poröse Oberfläche und achten Sie darauf, dass der Dichtungsrand ordnungsgemäß am Material anliegt. Stellen Sie bei gekrümmten Oberflächen sicher, dass sich die Saugplatte ausreichend an die Oberflächenform anpasst, um eine zuverlässige Abdichtung zu gewährleisten.
  2. Vakuum erzeugen: Betätigen Sie die Handpumpe etwa dreimal, um ein Vakuum aufzubauen. Unter geeigneten Bedingungen kann die Pumpe ein Vakuumniveau von bis zu 98 % erreichen.
  3. Vakuummeter prüfen: Vergewissern Sie sich vor dem Anheben, dass das Vakuummeter einen Wert innerhalb des vom Hersteller angegebenen sicheren Betriebsbereichs anzeigt.
  4. Material anheben und positionieren: Sobald eine zuverlässige Vakuumabdichtung hergestellt ist, verwenden Sie den Griff, um das Material anzuheben, zu tragen und zu positionieren. Überwachen Sie das Vakuummeter während des gesamten Vorgangs und pumpen Sie bei Bedarf nach.
  5. Saugplatte lösen: Nachdem das Material sicher auf einer stabilen Unterlage abgelegt wurde, lösen Sie das Vakuum gemäß der Betriebsanleitung des Herstellers, bevor Sie die Saugplatte entfernen.

Hauptmerkmale

  • Leistungsstarke Messing-Handpumpe: Erzeugt ein hohes Vakuum ohne Strom oder Druckluft.
  • Hohe Vakuumleistung: Erreicht unter geeigneten Betriebsbedingungen ein Vakuumniveau von bis zu 98 %.
  • Ovale Gummisaugplatte: Die 380 × 80 mm (15 × 3⅛ Zoll) große Saugplatte ist zum sicheren Greifen geeigneter glatter, gekrümmter Oberflächen ausgelegt.
  • Tragfähigkeit von 100 kg (220 lb): Ermöglicht das Anheben geeigneter Materialien unter den angegebenen Betriebsbedingungen.
  • Verstärkte Saugplattenkonstruktion: Enthält ein Aluminium-Verstärkungselement, das die Konstruktion stützt und dazu beiträgt, die Form der Saugplatte während des Betriebs zu erhalten.
  • Integriertes Vakuummeter: Ermöglicht die Überwachung des Vakuumniveaus und zeigt an, wann zusätzliches Pumpen erforderlich ist.
  • Gehäuse aus hochfestem Aluminium: Verwendet die Aluminiumlegierung 6061 für hohe Festigkeit, Langlebigkeit und Korrosionsbeständigkeit.
  • Ergonomischer Griff: Bietet einen komfortablen und sicheren Halt bei der Materialhandhabung.
  • Schutzkoffer: Schützt das Hebegerät beim Transport und bei der Lagerung.

Wichtigste Vorteile

  • Schneller Vakuumaufbau: Erzeugt unter geeigneten Bedingungen mit etwa drei Pumpenhüben ein hohes Vakuum.
  • Für gekrümmte Materialien ausgelegt: Die ovale Saugplatte bietet eine praktische Greiflösung für geeignete glatte, gekrümmte Oberflächen.
  • Hohe Tragfähigkeit: Bietet eine Tragfähigkeit von 100 kg (220 lb) unter Einhaltung der angegebenen Betriebsbedingungen.
  • Zuverlässige Vakuumüberwachung: Das integrierte Vakuummeter ermöglicht die Kontrolle des Vakuumniveaus während des Hebevorgangs.
  • Einfache Vakuumanpassung: Durch zusätzliches Pumpen kann das Vakuum bei Bedarf wiederhergestellt werden.
  • Mobiler Einsatz: Benötigt weder Strom noch Batterien oder Druckluft.
  • Langlebige Konstruktion: Kombiniert eine Messingpumpe mit Aluminiumkomponenten für den wiederholten Einsatz in industriellen Umgebungen.

Anwendungsbereiche

Der ovale Handvakuumheber Aardwolf OHVC eignet sich für:

  • Das Anheben und Positionieren geeigneter gebogener Glasscheiben mit einem ovalen Vakuumsauger für glatte, nicht poröse Oberflächen.
  • Die Handhabung bearbeiteter Natursteinmaterialien mit geeigneten glatten, gekrümmten Oberflächen.
  • Das Anheben und Positionieren von Stahlrohren mit geeigneten glatten, nicht porösen Oberflächen.
  • Die Handhabung glatter zylindrischer oder gekrümmter Bauteile in Fertigungs- und Bearbeitungswerkstätten.
  • Das Positionieren geeigneter gekrümmter Materialien bei Bau- und Montagearbeiten.

Wichtig: Die Eignung des OHVC für gekrümmte Oberflächen hängt von der Oberflächenbeschaffenheit, der Krümmung, den Abmessungen des Materials und der Fähigkeit ab, eine zuverlässige Vakuumabdichtung aufrechtzuerhalten. Bediener müssen die Anweisungen des Herstellers befolgen und die angegebene Tragfähigkeit sowie die Betriebsbedingungen einhalten.

Häufig gestellte Fragen

1. Wie hoch ist die maximale Tragfähigkeit des OHVC?

Der Aardwolf OHVC hat eine Tragfähigkeit (WLL) von 100 kg (220 lb). Das Materialgewicht darf die Nenntragfähigkeit nicht überschreiten, und alle Hebevorgänge müssen den vom Hersteller festgelegten Betriebsbedingungen entsprechen.

2. Kann der OHVC auf gekrümmten Oberflächen verwendet werden?

Ja. Die ovale Saugplatte ist für geeignete glatte, gekrümmte Oberflächen ausgelegt, darunter gebogenes Glas, bearbeiteter Naturstein und Stahlrohre. Die Saugplatte muss sich ausreichend an die Materialoberfläche anpassen, um eine zuverlässige Vakuumabdichtung herzustellen und aufrechtzuerhalten. Nicht alle Krümmungsradien oder Rohrdurchmesser sind geeignet.

3. Wie viele Pumpenhübe sind erforderlich, um ein Vakuum zu erzeugen?

Unter geeigneten Bedingungen können etwa drei Hübe der Handpumpe ein Vakuumniveau von bis zu 98 % erzeugen. Bediener müssen vor dem Anheben anhand des integrierten Vakuummeters überprüfen, ob das erforderliche sichere Vakuumniveau erreicht wurde.

4. Ist während des Betriebs zusätzliches Pumpen erforderlich?

Zusätzliches Pumpen kann erforderlich sein, wenn das Vakuumniveau sinkt. Bediener müssen das integrierte Vakuummeter überwachen und die Betriebsanleitung des Herstellers befolgen, um ein ausreichendes Vakuum aufrechtzuerhalten.

5. Kann der OHVC auf rauen oder porösen Materialien verwendet werden?

Nein. Der OHVC ist für glatte, nicht poröse Oberflächen ausgelegt. Raue, unebene oder poröse Materialien können verhindern, dass die Saugplatte eine zuverlässige Vakuumabdichtung bildet.

6. Welchen Vorteil bietet eine ovale Saugplatte gegenüber einem runden Saugnapf?

Durch ihre längliche ovale Form kann sich die Saugplatte an bestimmte gekrümmte Oberflächen anpassen, die für herkömmliche runde Saugnäpfe möglicherweise ungeeignet sind. Dadurch eignet sich der OHVC besonders für die Handhabung kompatibler gebogener Glasscheiben, bearbeiteter Natursteinmaterialien und zylindrischer Metallbauteile.

7. Benötigt der OHVC Strom oder Druckluft?

Nein. Der OHVC arbeitet mit einer Handpumpe und benötigt keine externe Energiequelle.

8. Wie wird das Vakuum nach dem Anheben gelöst?

Sobald das Material sicher auf einer stabilen Unterlage positioniert wurde, muss der Bediener das Vakuum gemäß der Betriebsanleitung des Herstellers lösen, bevor die Saugplatte entfernt wird.

Mehr lesen Weniger lesen

Spezifikationen


Metric
Oval padLength: 380 mm
Width: 80 mm
Working load limit100 kg
Net weight1.3 kg
Gross weight1.9 kg
Packaging dimensionsL.450xW.150xH.110 mm
