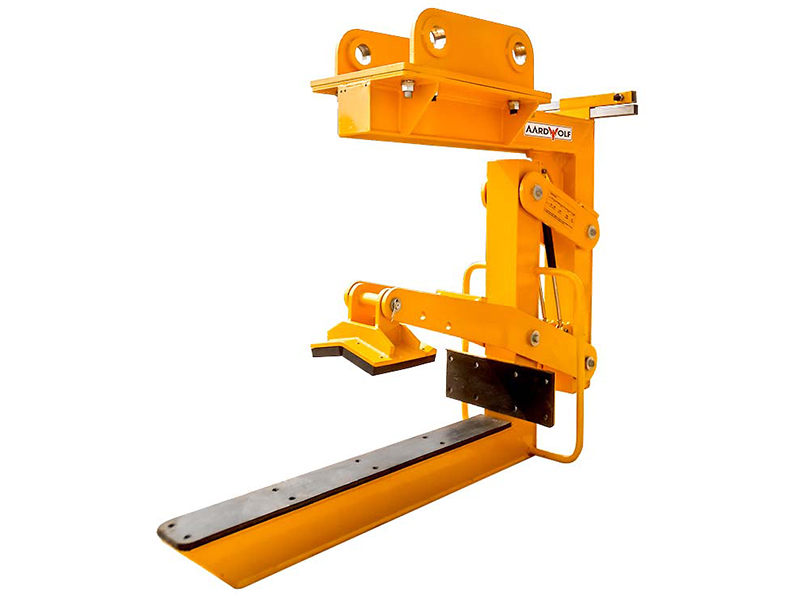

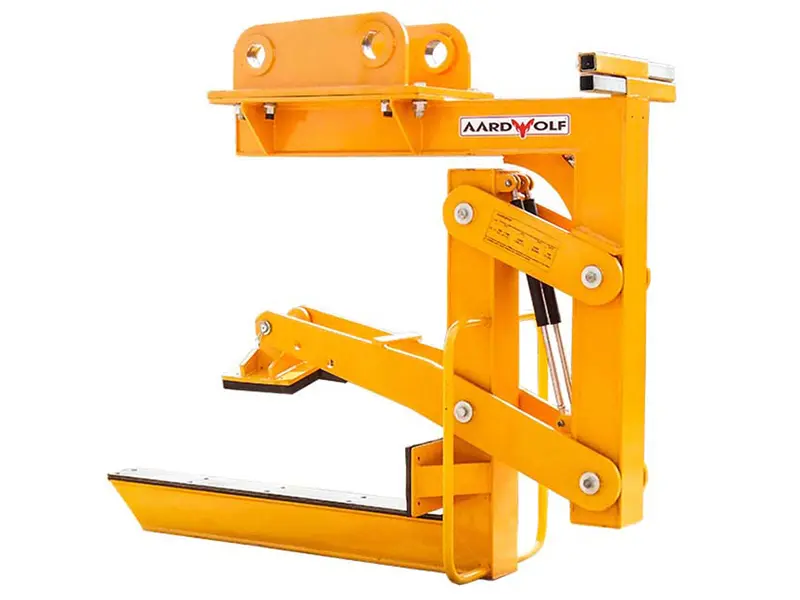

Rohrhandhabungsaufsatz PHA4000

Schweres Bagger-Anbaugerät für die sichere und effiziente Installation von Betonrohren

Das Aardwolf Pipe Handling Attachment PHA4000 ist ein hoch belastbares, vollständig mechanisches Bagger-Anbaugerät, das für das sichere Heben, Transportieren, Positionieren und Installieren von Betonfertigteilrohren entwickelt wurde. Es wurde speziell für professionelle Tiefbauunternehmen und Infrastrukturprojekte konzipiert. Das PHA4000 macht Ketten, Hebegurte, hydraulische Greifsysteme und manuelle Handhabung überflüssig, sodass ein einzelner Baggerführer die Rohrinstallation sicher und effizient ausführen kann. Der automatische Klemmmechanismus greift Betonrohre mit Durchmessern von 300 mm bis 1.200 mm sicher, während die Tragfähigkeit von 4.000 kg den Einsatz bei anspruchsvollen unterirdischen Versorgungs- und Entwässerungsprojekten ermöglicht.

Im Gegensatz zu herkömmlichen Rohrhebeverfahren, bei denen mehrere Arbeiter Anschlagmittel befestigen und Lasten in Position führen müssen, ermöglicht das PHA4000 einem Bediener, den gesamten Hubzyklus aus der Baggerkabine heraus durchzuführen. Dies erhöht die Sicherheit erheblich, senkt die Arbeitskosten und steigert die Installationsproduktivität.

Ob Regenwassersysteme, Abwasserleitungen, Durchlässe, Bewässerungsnetze oder kommunale Infrastruktur installiert werden: Das Aardwolf PHA4000 bietet die Zuverlässigkeit und Leistung, die die heutige Bauindustrie verlangt.

Für hochproduktive Rohrleitungsinstallation entwickelt

Der moderne Rohrleitungsbau erfordert Geräte, die schnell, zuverlässig und vor allem sicher sind.

Traditionelle Hebemethoden umfassen häufig:

• Mehrere Arbeiter
• Ketten oder Hebegurte
• Manuelle Positionierung
• Arbeiter in Gräben
• Langsame Installationszyklen

Diese Methoden erhöhen die Arbeitskosten und setzen Arbeiter unnötigen Gefahren aus. Das Aardwolf Pipe Handling Attachment PHA4000 wurde entwickelt, um diesen Prozess zu verändern. Sein vollständig automatisches mechanisches Klemmsystem ermöglicht es dem Baggerführer, das Anbaugerät in das Betonrohr einzuführen, das Rohr sicher zu greifen, zu transportieren, präzise zu positionieren und freizugeben, ohne dass jemand den Graben betreten oder Hebeausrüstung manuell anschlagen muss.

Das Ergebnis sind schnellere Installation, höhere Sicherheit und deutlich gesteigerte Produktivität.

Warum das Aardwolf PHA4000 wählen?

Das PHA4000 wurde speziell für Unternehmen entwickelt, die große Mengen an Betonfertigteilrohren installieren. Anders als viele hydraulische Rohrhandhabungssysteme arbeitet das PHA4000 vollständig mit einem mechanischen Klemmmechanismus.

Dies bietet zahlreiche Vorteile:

• Keine Hydraulikschläuche
• Keine Hydraulikzylinder
• Keine externen Hydraulikanschlüsse
• Keine Ölleckagen
• Geringere Wartungskosten
• Höhere Zuverlässigkeit
• Schnelleres Einrichten
• Einfachere Bedienung

Seine mechanische Einfachheit macht es ideal für Einsätze in abgelegenen Bereichen, in denen Zuverlässigkeit entscheidend ist.

Hauptmerkmale

• Vollautomatisches Rohrhandhabungssystem
• Mechanischer Klemmmechanismus
• Keine Hydraulikleistung erforderlich
• Speziell für Bagger entwickelt
• Tragfähigkeit 4.000 kg
• Rohrdurchmesserbereich von 300 mm bis 1.200 mm
• Geeignet für Rohrlängen bis 2.500 mm
• Schwere geschweißte Stahlkonstruktion
• Austauschbare Verschleißteile
• Robuste Pulverbeschichtung
• Kompaktes Profil für enge Grabeninstallationen
• Ein-Personen-Bedienung
• Wartungsarme Konstruktion

Produktivität bei jedem Projekt steigern

Große Infrastrukturprojekte erfordern oft die Installation von Hunderten oder Tausenden Betonrohren. Jede unnötige Bewegung erhöht die Projektkosten. Das PHA4000 vereinfacht die Rohrinstallation erheblich, indem der Baggerführer jeden Hubzyklus ohne Hilfe ausführen kann.

Zu den Vorteilen gehören:

• Schnellere Installationsraten
• Reduzierte Arbeitskosten
• Weniger Personal erforderlich
• Weniger Ausrüstung auf der Baustelle
• Geringere Stillstandszeiten
• Bessere Auslastung des Baggers
• Niedrigere Projektkosten
• Höhere Tagesleistung

Für Unternehmen mit engen Terminplänen können diese Produktivitätsgewinne die Rentabilität erheblich verbessern.

Für maximale Sicherheit konstruiert

Der größte Vorteil des PHA4000 ist die verbesserte Arbeitssicherheit. Herkömmliche Methoden erfordern häufig, dass Arbeiter Gräben betreten, während schwebende Lasten positioniert werden. Das PHA4000 beseitigt diese Notwendigkeit nahezu vollständig.

Sicherheitsvorteile umfassen:

• Automatisches Greifen
• Sichere mechanische Klemmung
• Kontrolliertes Lösen
• Reduzierte manuelle Handhabung
• Verbesserte Sicht für den Bediener
• Stabile Rohrpositionierung
• Geringere Grabenexposition
• Keine Arbeiter unter schwebenden Lasten

Diese Merkmale unterstützen Unternehmen bei der Einhaltung moderner Arbeitsschutzanforderungen und reduzieren das Risiko von Arbeitsunfällen.

Jedes Mal präzise Platzierung

Die genaue Installation von Betonrohren ist entscheidend. Eine falsche Ausrichtung kann verursachen:

• Undichte Verbindungen
• Installationsverzögerungen
• Nacharbeiten
• Rohrschäden
• Schlechte Abdichtung
• Verkürzte Lebensdauer

Das PHA4000 hält das Rohr sicher und ermöglicht dem Bediener während des gesamten Hubzyklus eine hervorragende Kontrolle. Dadurch ist eine präzise Platzierung auch in engen Gräben oder beengten Aushubbereichen möglich. Das schmale Profil verbessert den Zugang dort, wo größere Hebegeräte nicht effizient arbeiten können.

Typische Anwendungen

Das PHA4000 eignet sich zur Installation von:

• Stahlbetonrohren
• Regenwasserentwässerungssystemen
• Abwasserinfrastruktur
• Wasserversorgungsleitungen
• Bewässerungssystemen
• Durchlässen
• Straßenentwässerung
• Flughafeninfrastruktur
• Bergbauinfrastruktur
• Industrieprojekten
• Kommunalen Versorgungsprojekten
• Hochwasserschutzsystemen

Bediente Branchen

Das Pipe Handling Attachment wird häufig eingesetzt von:

• Tiefbauunternehmen
• Infrastrukturentwicklern
• Wasserbehörden
• Kommunalverwaltungen
• Straßenbauunternehmen
• Entwässerungsunternehmen
• Versorgungsinstallationsunternehmen
• Rohrherstellern
• Bergbauunternehmen
• Baumaschinenvermietern

So funktioniert das Rohrhandhabungs-Anbaugerät

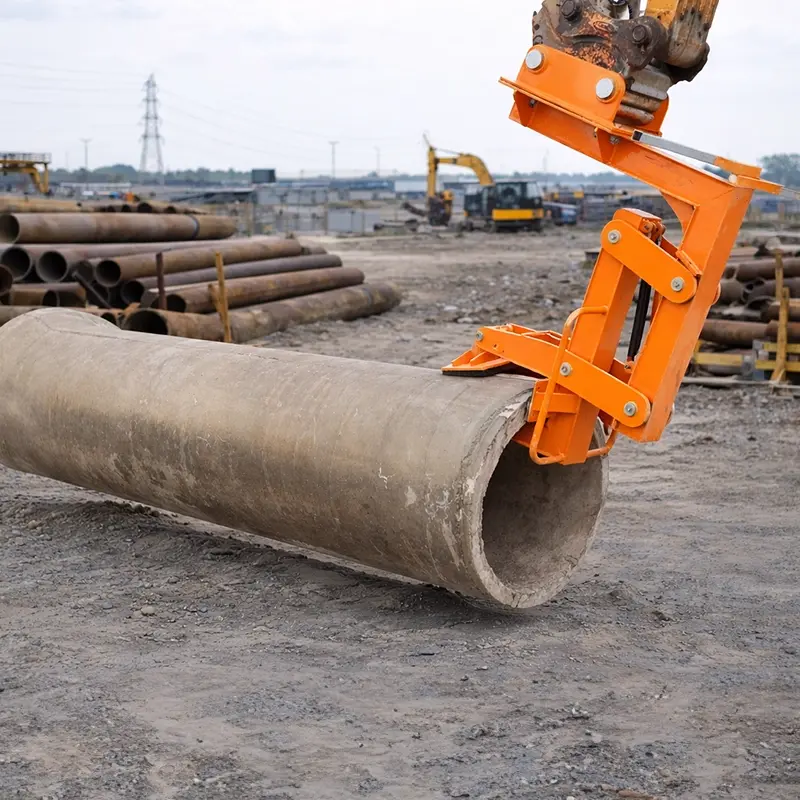

Das PHA4000 wird mit einem Schnellwechselsystem direkt am Bagger montiert. Der Bediener führt das Anbaugerät in das offene Ende des Betonrohrs ein. Sobald der Hub beginnt, greift der interne mechanische Klemmmechanismus automatisch die Innenseite des Rohrs. Das Rohr bleibt während Transport und Positionierung sicher gehalten. Nachdem das Rohr in seine endgültige Einbaulage abgesenkt wurde, senkt der Bediener das Anbaugerät leicht ab und zieht es anschließend aus dem Rohr heraus.

Der gesamte Hubzyklus wird schnell und sicher ohne Ketten, Hebegurte oder manuelle Unterstützung abgeschlossen.

Gebaut für schwere Bauarbeiten

Baugeräte müssen rauen Bedingungen standhalten, darunter:

• Staub
• Schlamm
• Regen
• Abrieb
• Starke Stöße
• Dauerhafter täglicher Betrieb

Das PHA4000 wurde aus schwerem Baustahl für jahrelangen professionellen Einsatz entwickelt. Die industrielle Pulverbeschichtung bietet hervorragenden Korrosionsschutz, während austauschbare Verschleißteile die Wartung vereinfachen und die Lebensdauer verlängern.

Geringer Wartungsaufwand bedeutet niedrigere Betriebskosten

Mechanische Geräte sind im Allgemeinen leichter zu warten als Hydrauliksysteme. Das PHA4000 erfordert lediglich regelmäßige Inspektion und Schmierung.

Empfohlene Wartung umfasst:

• Sicherungsbolzen prüfen
• Verbindungsarme kontrollieren
• Gummi-Quetschkopf prüfen
• Adapterhalterung prüfen
• Schrauben und Befestigungselemente kontrollieren
• Bewegliche Drehpunkte schmieren
• Angesammelten Schmutz entfernen
• Abgenutzte Gummikomponenten bei Bedarf ersetzen

Dieser einfache Wartungsplan hilft, die Lebensdauer zu maximieren und Ausfallzeiten zu reduzieren.

Auswahl innerhalb der Aardwolf-Rohrhebereihe

Das PHA4000 ist die Premiumlösung für Unternehmen, die maximale Produktivität, Präzision und Tragfähigkeit benötigen.

Häufig gestellte Fragen

Benötigt das PHA4000 Hydraulikleistung?

Nein. Das Anbaugerät arbeitet vollständig über einen mechanischen Klemmmechanismus und benötigt keine Hydraulikschläuche oder externe Energieversorgung.

Kann ein Bediener Betonrohre installieren?

Ja. Das PHA4000 wurde speziell so entwickelt, dass ein Baggerführer den Hebe- und Installationsprozess sicher allein ausführen kann.

Welche Rohrgrößen kann es heben?

Das Anbaugerät eignet sich für Betonrohre mit Innendurchmessern von 300 mm bis 1.200 mm und Rohrlängen bis 2.500 mm.

Ist es für enge Gräben geeignet?

Ja. Das kompakte Profil ermöglicht eine einfache Installation in engen Aushubgräben.

Verwendet es Ketten oder Hebegurte?

Nein. Das PHA4000 macht Ketten, Hebegurte und manuelle Hebezubehörteile überflüssig.

Ist eine Bedienerschulung erforderlich?

Bediener sollten vor der Nutzung stets die Betriebsanleitung lesen und die örtlichen Hebevorschriften einhalten. Regelmäßige Inspektionen und sichere Arbeitsverfahren sind unerlässlich.

Wie oft sollte das Anbaugerät geprüft werden?

Vor jeder Verwendung sollte eine Sichtprüfung erfolgen. Eine umfassende Prüfung durch eine befähigte Person sollte mindestens alle 12 Monate oder gemäß lokalen Vorschriften durchgeführt werden.

-----------------------------------------------------------

Wenn Produktivität, Sicherheit und Präzision zählen, ist das Aardwolf Pipe Handling Attachment PHA4000 die professionelle Wahl. Es wurde für anspruchsvolle Infrastrukturprojekte entwickelt und ermöglicht schnellere Installation, geringere Arbeitskosten und sicherere Handhabung großer Betonrohre ohne Hydrauliksysteme oder manuelles Hebezubehör.

Kontaktieren Sie Tool Range noch heute, um ein Angebot anzufordern oder mit einem unserer Hebespezialisten über die beste Lösung für Ihr nächstes Rohrleitungsinstallationsprojekt zu sprechen..
